《Ongeki》是日本的一款音乐游戏。然而，这款街机游戏仅在日本发售。如果想要在中国国内游玩到这款游戏，就不得不自制街机控制器（以下简称手台）以控制游戏内容。于是我在第四学期期末考试前后，根据已有的开源项目自制了一个手台。以下贴出自己的心得仅供参考。
1.手台外壳
外壳是手台的重中之重，一个优秀的外壳不仅提升整体质感，更防止在大力敲打时（这常常是手台遇到的环境）损坏结构。然而，外壳对于小批量自制来说又是昂贵的，尤其是钣金件。而在学校，我也没有环境切割钢板或铝合金（一般需要大功率的曲线锯，然而学校宿舍会限制电器功率）。于是，我选择了雪弗板作为主材料，选择了亚克力板作为正面材料。前者如木板一样易于切割且富有韧性，后者坚固光滑，并且可以打印喜欢的图案。
我建议哪怕是开源项目，也应当使用SW或CAD等软件检查设计，甚至不如说尤其是开源项目才更要这么做。疏于检查导致了我后期的再切割。在手头工具只有美工刀和亚克力割刀的情况下无疑是费时费力的。建议所有要长期做DIY的人都可以准备曲线锯，美工刀和手动线锯实在是太难用了。
如果你真的要手动切割，那么做好通风和防尘的准备，并且准备好钢尺，美工刀，亚克力割刀与耐心。
2.打孔与固定
我购买了手持钻作为开孔工具。手持钻的功率不高，易于在宿舍中使用。然而，比美工刀更甚，你需要做好防尘的准备。手持钻不仅可以打雪弗板，还可以打亚克力板和打印PLA塑料。
对于面和面之间的连接，我使用了角铁。事实说明这不是一个特别好的选择，但我暂时也没有什么头绪。欢迎留言补充。
上面的螺丝一定要使用手动螺丝刀，以对抗可能的大力拍打。事实证明自动螺丝刀不抗大力拍打，可能会在游玩时因大力拍打而飞出去。自攻螺丝则不一样，你可以使用电动螺丝刀。
3.按钮，微动与弹簧
按钮是音击手台的重点。事实证明，你至少需要购买宝联的按钮（在阿里巴巴上有卖，10元一个，附赠微动支架但不附赠LED）。你可以不使用三和按钮，但一定不要购买宝利/BLEE的按钮，后者是更工业化，不适合音乐游戏机的按钮。
老实说，你其实可以不用购买功能键。这样小的功能键只有三和按键（一般会比较贵），如果你选用了国产大一点的按键（如图所示），请仔细修改你的外壳图纸。
一个好的弹簧和微动能为游戏体验丰富不少。你至少需要买六个弹簧和六个微动，以替换原本的弹簧和微动。商家附赠的微动一般不适合用于音乐游戏机，他们的按压力度过大，导致玩起来非常别扭。功能键则随意，你可以选择用国产微动和自带的弹簧。我选择了欧姆龙100g微动和咸鱼上20g的弹簧（原机是类似的配置，不过更加昂贵）。
润滑油不一定是必须的，同样我不建议涂抹太多，可能会不利于回弹。

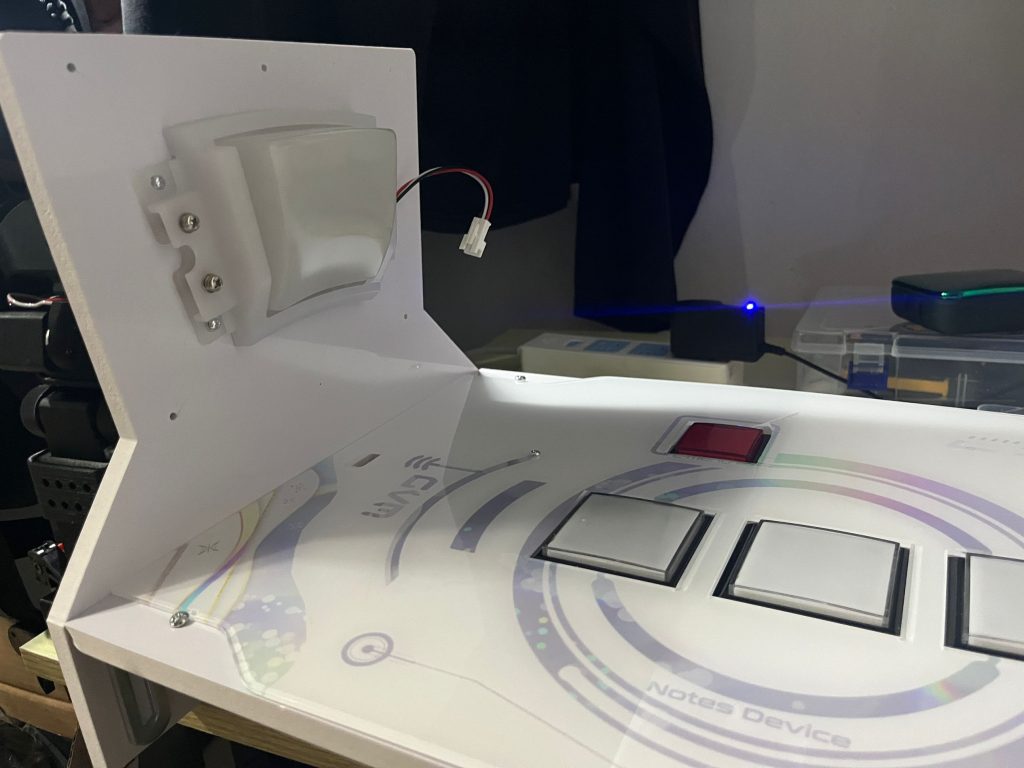

我选用了游戏《舞萌DX》的按钮作为侧键方案。你需要斟酌使用3D打印件还是舞萌DX按钮。前者手感更好，面积更大，但需要你手动购买按钮打印件（在咸鱼上有卖）或是手动打印，自行购买光敏原件和平板弹簧等。后者则搬上来就能直接用，但是手感会差，不仅按钮是斜着的，不利于“手刀”，而且面积小，弹簧硬。我选择了后者。
4.摇杆
正如maimai的自制需要克服触摸屏和大框体，chuni的自制需要焊接压感元器件，ongeki的摇杆不仅是游戏的特色内容，也同时为DIY提供了很大的难度。我选择了一个3D打印方案，使用M8螺丝和弹性联轴器与旋转编码器连接。
注意你的旋转编码器，如果你的旋转编码器输出的不是TTL信号，你需要购买一个电平转换芯片。我这里使用了绝对值旋转编码器，输出的是RS232信号，因此我额外购买了一个MAX3232转换芯片。同样的，你最好买分辨率高一点的旋转编码器，普通的1024旋转编码器最后能用到的只有100个数值，放在1080宽的屏幕上，每次移动人物都会是瞬移的。1024分辨率和4096分辨率的价格差不多，你可以买后者。
手柄本体我随便购买了一个淘宝的摇杆，只需要几块钱。如果你觉得插进去太松了，可以缠几圈电工胶带然后再用神秘力量挤进去。

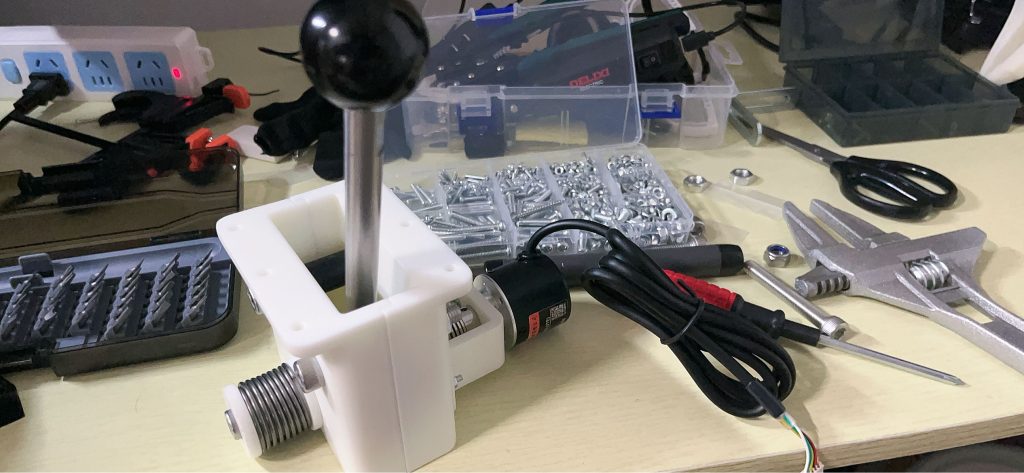

弹簧实在是提供了很大的安装难度，我建议你购买正常的M8螺丝后（不要购买带防滑垫圈的M8螺丝，很难拧），将所有元器件穿过去，再用螺母限制住弹簧。最后的成品如上图所示。
5.焊接与连线
由于我是计算机系的学生，在本科阶段学校不会为我们开设金工实习这门课，所以我只能自学焊接。
我建议选用63焊锡（63%的Sn含量，37%的Pb含量），注意最好选择带有内部松香的焊锡。一支焊锡笔。在焊接PCB上的电子元器件前，你最好戴一副眼镜，并穿戴KN95口罩，开窗通风，防止迎面而来的铅元素。同时也不要想着在你的工作台上吃饭了，除非你想和罗马人一样享受铅糖。
PCB上大量的排针并不是很好焊接，你可以拿一块橡皮，把排针插在上面。注意不要让焊锡笔碰到橡皮。
焊接完成后，我们就可以开始连线。
大量的杜邦线简直是安装的毒瘤。你最好使用扎带把线扎起来，防止掉线。同时不要安装错了光敏按钮的线，否则电流会击穿data口，导致整个按钮坏掉。

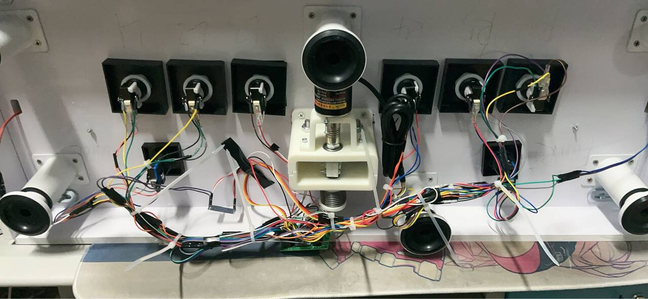

成品如图所示。

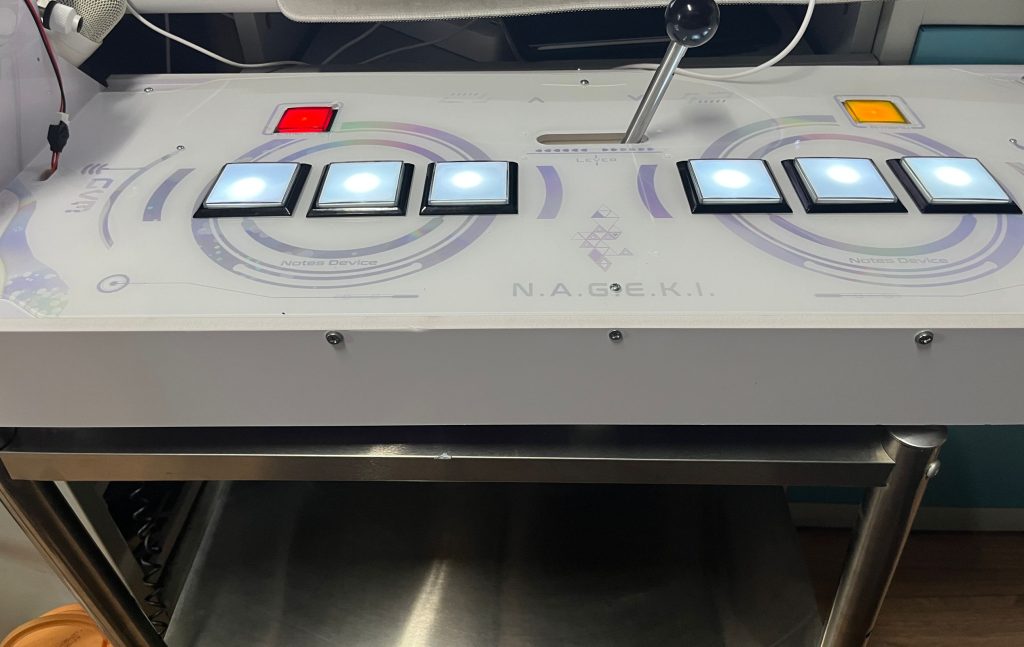

你可以买一个60cm高的桌子，把手台放在上面。手台的尺寸一般是800mm*300mm。这个不锈钢桌子是我从学校的垃圾场里捡来的，花费0元（
6.编程
Arduino相比于stm32，编程难度要低得多。这里着重说明摇杆编程。

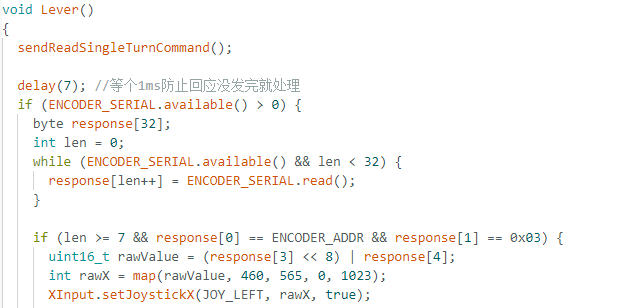

根据旋转编码器的不同，所写的代码也不同，我这里使用的绝对值旋转编码器使用的是Modbus协议，建议仔细阅读旋转编码器上的说明书，根据情况你可能需要编写内存读取或CRC校验等。对于一个波特率为9600的旋转编码器，每7ms才能发送一条完整的报文，小于这个值则会接受异常。
我这里使用了X Input AVR Boards烧录，使用XInput模拟摇杆输入，使得电脑能够识别单片机为XBOX手柄。要注意的时，烧录后ArduinoIDE便无法再识别开发板，你只能使用reset按钮或短接reset来再次烧录。不使用鼠标输入是因为Arduino原生不支持位置绝对的鼠标坐标操作，如果快速移动摇杆，会导致位置偏移。
我十分建议使用摇杆输入的玩家使用AntiMicroX软件，原生的segatool只支持摇杆方向的判断却不支持摇杆的模拟输入，你不仅可以使用这个软件绑定鼠标的绝对位置和摇杆的绝对位置，还可以显示你的摇杆输入，对调试来说是十分有用的（当然你用windows自带joy.cpl的也可以调试摇杆位置）。
7.结语

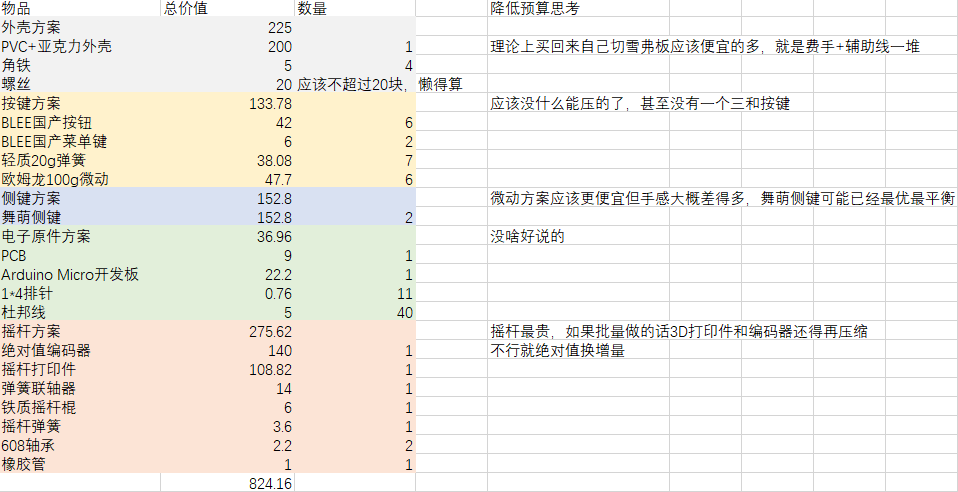

享受游戏吧！附物料。其中BLEE按钮换成了宝联按钮。你可以使用更便宜的编码器，效果不会差很多。
开源项目参考：
